Montare sistem gard electric pe structuri existente

| de AgroElectro | în categoria Info gard electric
20210807_141233

Este posibilă protecția clădirilor aflate în natură, sau extinderea gardurilor existente cu sistem de gard electric. În acest articol vă oferim câteva indicații și sfaturi practice legate de montarea firelor gardului electric pe structuri existente.

1. Extinderea gardurilor existente cu sistem de gard electric

Gardurile existente în unele cazuri nu oferă protecție contra evadării sau intruziunii animalelor. Iată unele cazuri problematice:

  • Evadarea sau intrarea câinilor sub gard, prin săpare.

  • Evadarea sau intrarea câinilor prin săritură peste gard.

  • Intrarea animalelor sălbatice – urși, mistreți, vulpi, căprioare, etc.

Extinderea gardului prin adăugarea firelor electrice prezintă o soluție eficientă. Există două metode principale prin care se pot fixa izolatorii pe un gard existent:

  1. Prin montarea izolatorilor lungi pe stâlpi.

  2. Prin montarea izolatorilor pe o șipcă, apoi fixarea acestuia pe stâlpi, sau chiar pe gard.

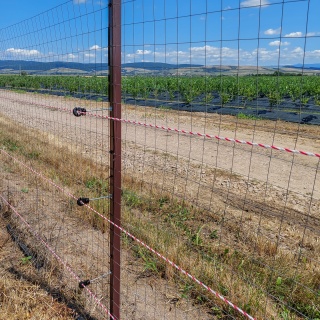

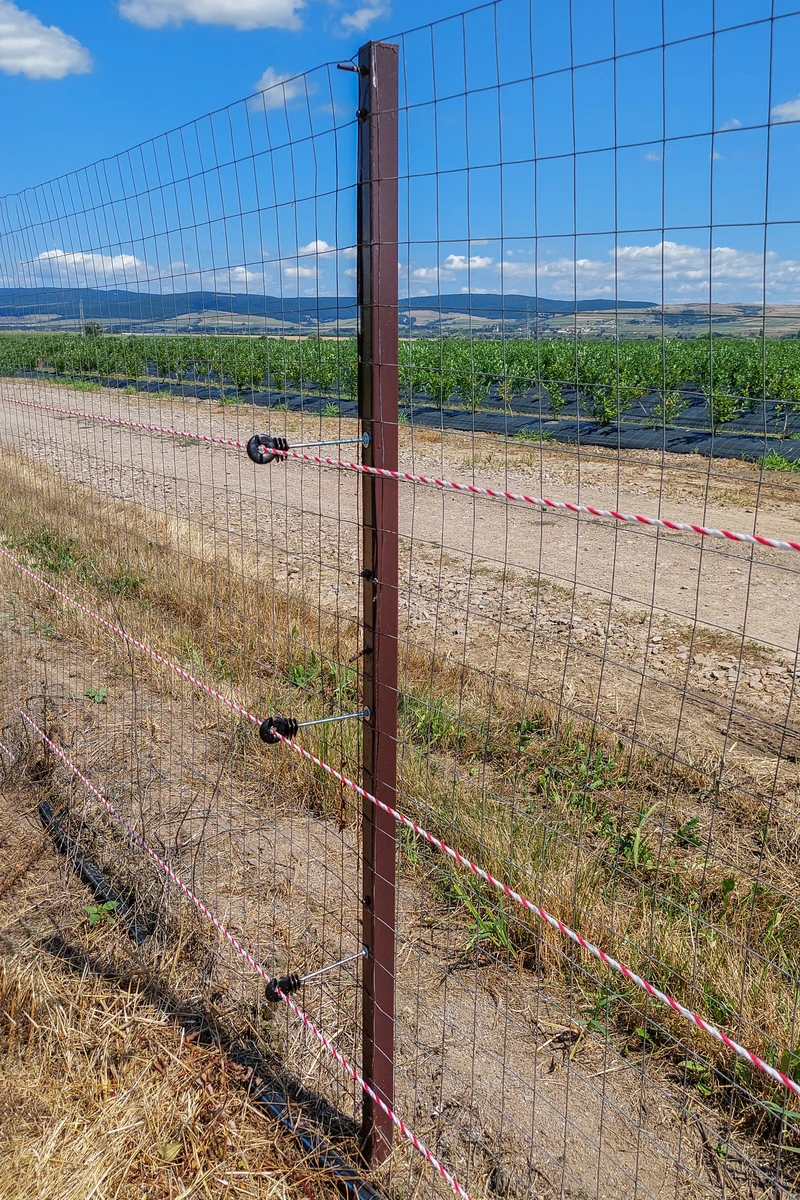

Montarea izolatorilor lungi pe stâlp
Montarea izolatorilor lungi pe stâlp

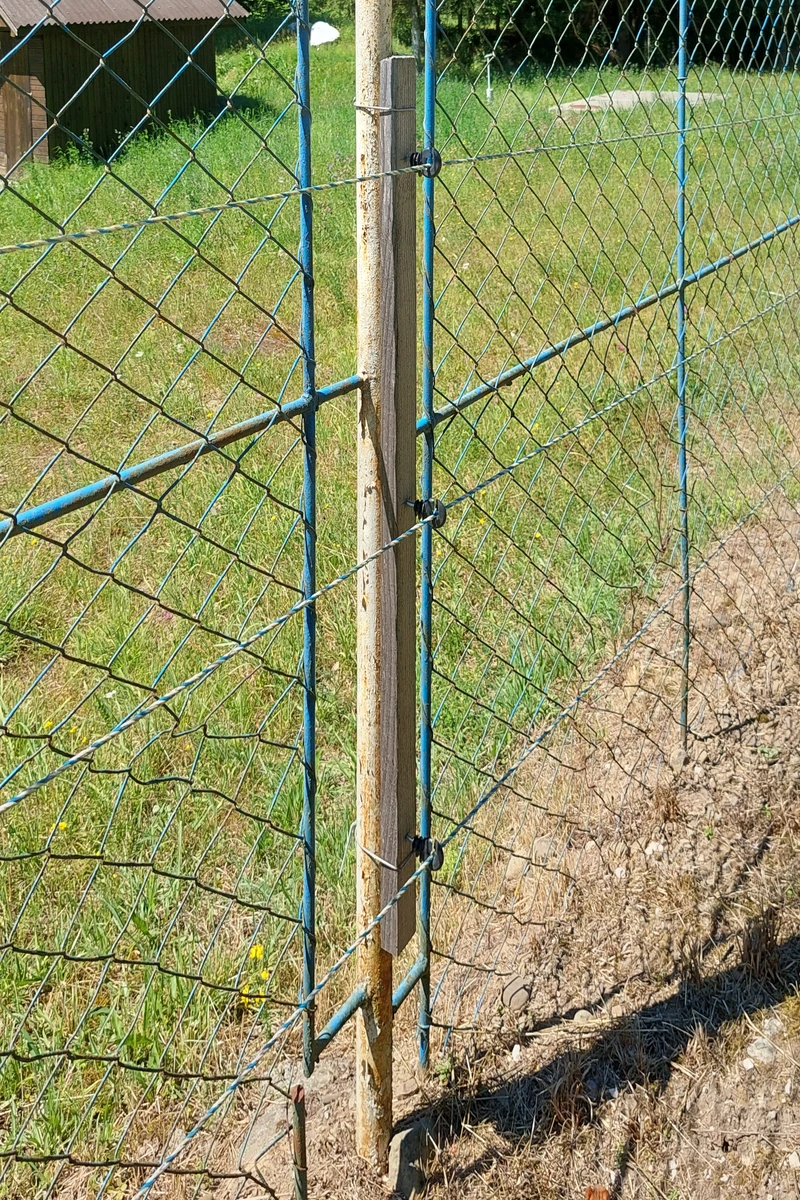

Montarea izolatorilor pe o șipcă
Montarea izolatorilor pe o șipcă

Montarea izolatorilor lungi pe stâlpi

Izolatorii lungi (cod produse 0139, 0123, 0123-2 și 0141) asigură distanța corespunzătoare a firului gardului de structura de gard, evitând eficient posibilitățile de scurtcircuite nedorite, care la rândul lor, scad brusc eficiența sistemului.

Bineînțeles, se pot utiliza și izolatori cu lungime normală, dar în cazul în care gardul existent este drept, așadar este asigurat că firul gardului electric nu se atinge de gard.

Există două tipuri de fixare a izolatorilor (atât pentru cele lungi, cât și pentru cele scurte):

  1. Izolatori cu filet pentru lemn (hoțșurub). Acestea se pot înfileta în structuri de lemn, sau în alte materiale cu duritate scăzută. A se creează găuri pregătitoare înainte de înfiletare pentru a preveni deteriorarea izolatorilor la înfiletare.

  2. Izolatori cu filet metric. Acestea se fixează prin piulițe M6. Opțional a se utiliza șaibe sub piulițe pentru a preveni intrarea piulițelor în material, rezultând slăbirea stabilității izolatorului în timp. Pentru a beneficia de această metodă, izolatorul trebuie să treacă prin structură.

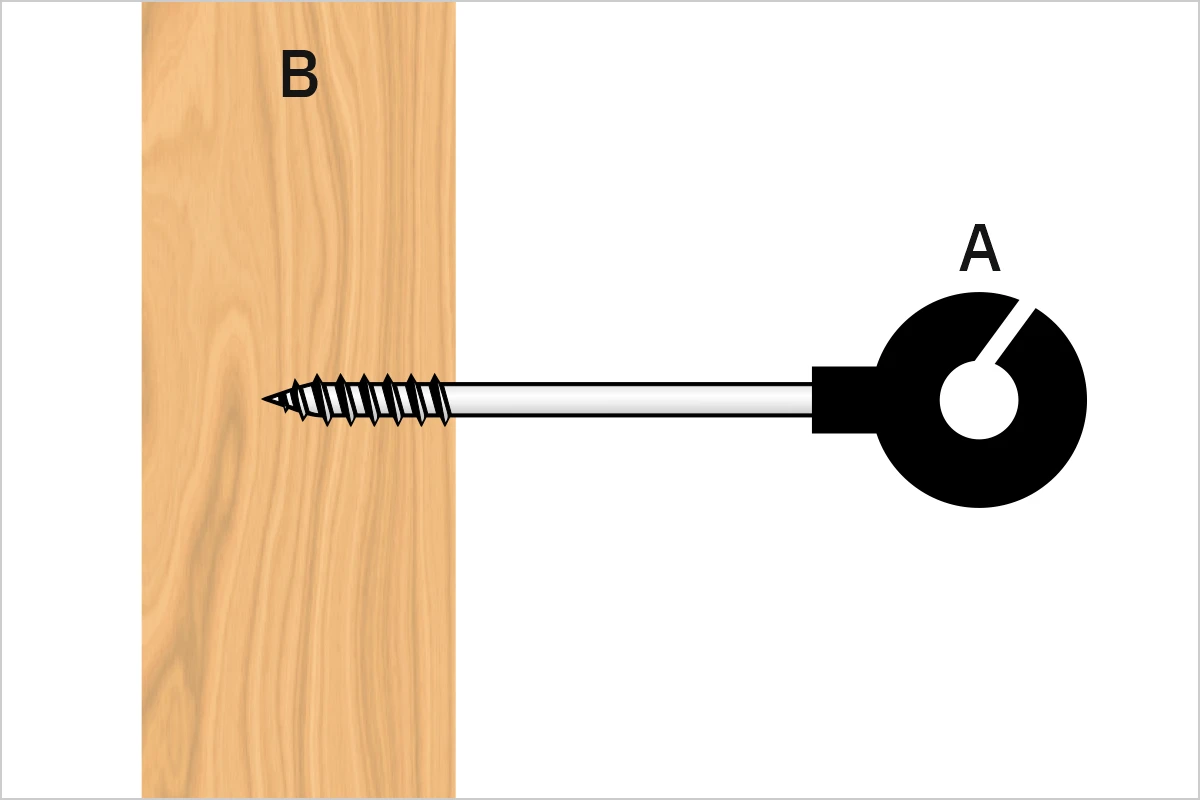

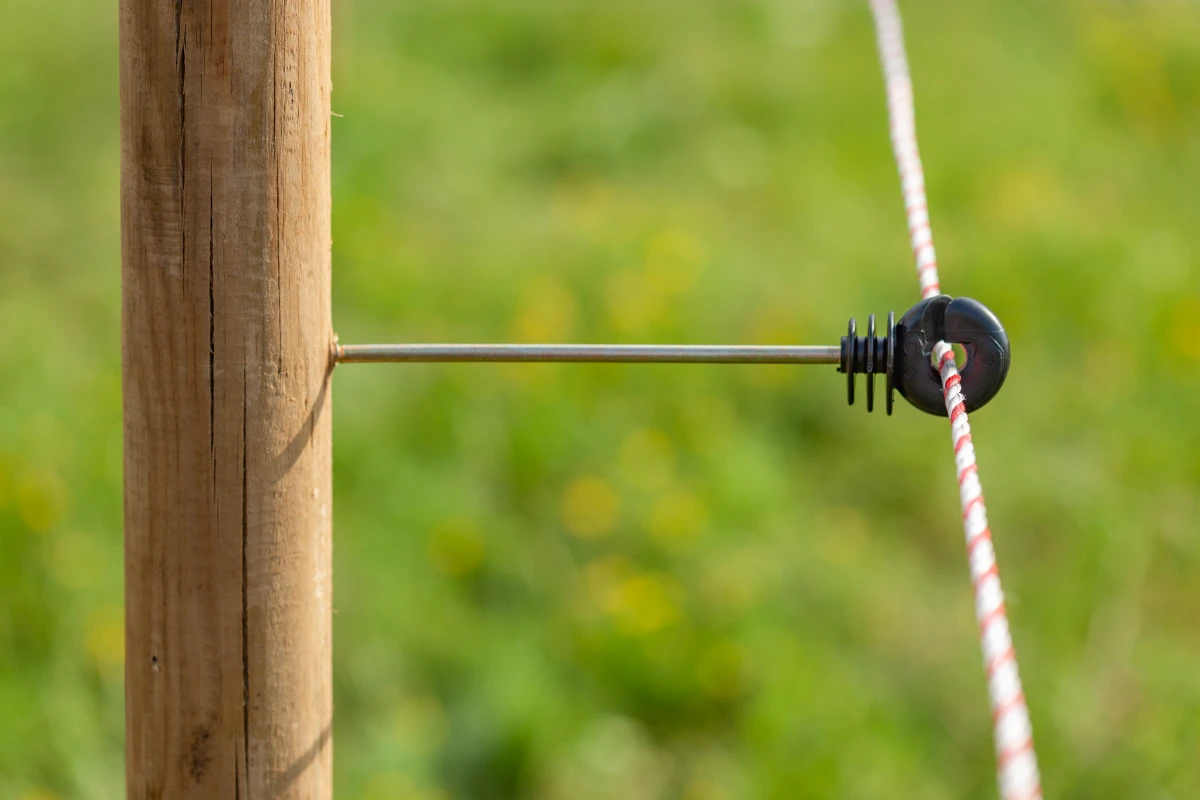

Izolator cu fixare holțsurub
Izolator cu fixare holțsurub

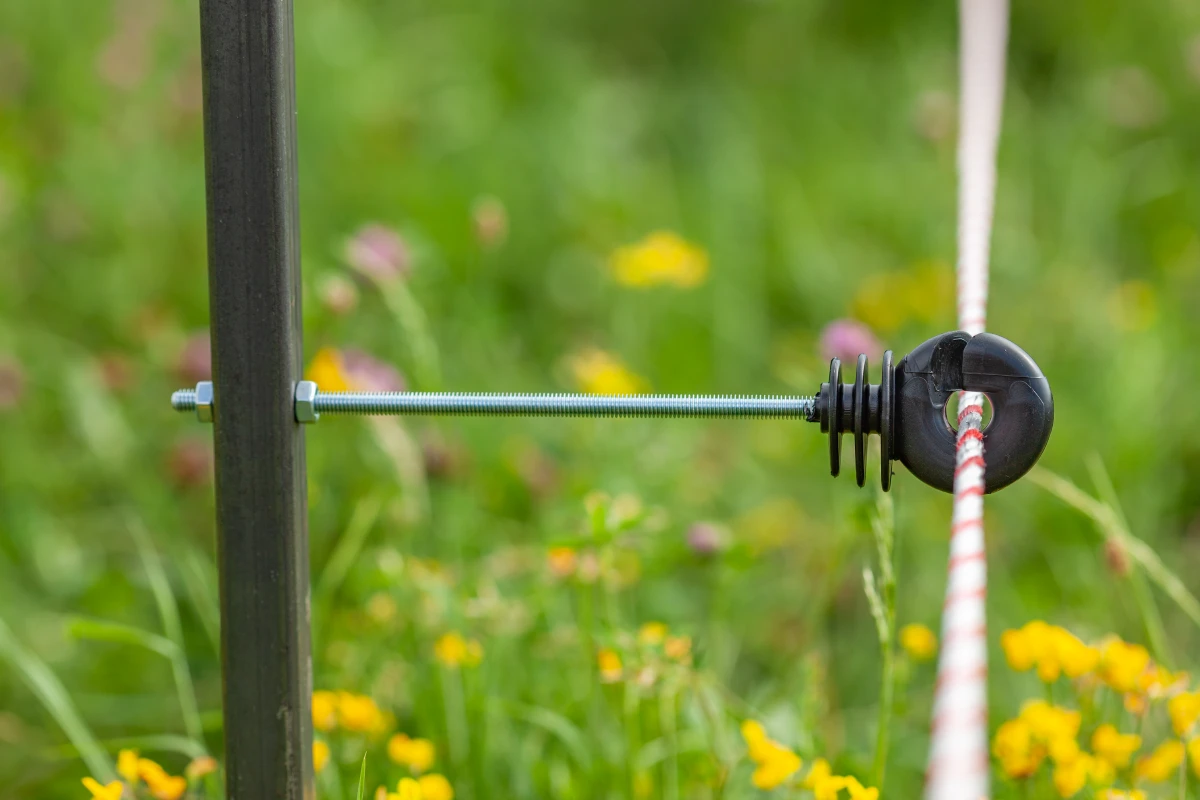

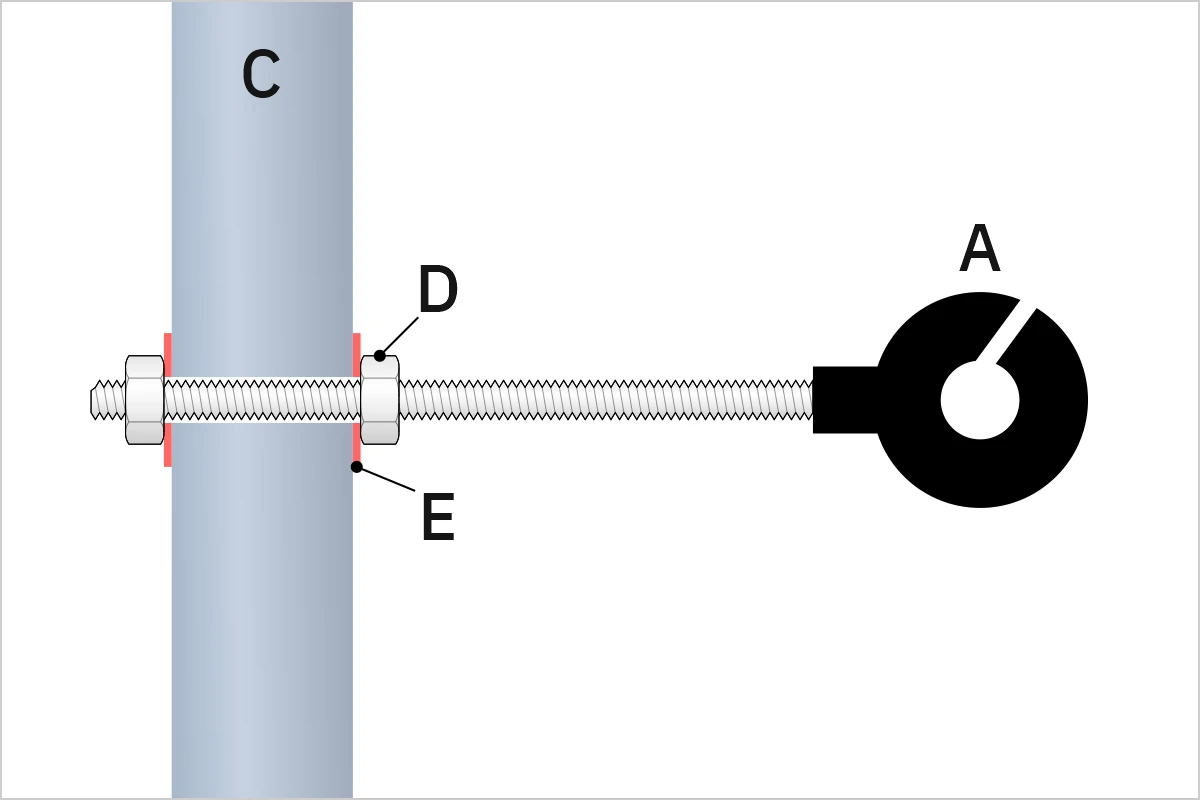

Izolator cu fixare M6
Izolator cu fixare M6
Izolator cu fixare holțsurub
Izolator cu fixare holțsurub
Izolator cu fixare M6
Izolator cu fixare M6

A - Izolator | B - Structură din material moale (lemn, etc.) | C - Structură din material tare (metal, beton, etc.) | D - Piuliță M6 | E - Șaibă.

Alte metode de fixare a izolatorilor cu picior metric

În afară de metodele evidente de fixare a izolatorilor cu picior metric, există și alte metode care merită menționate:

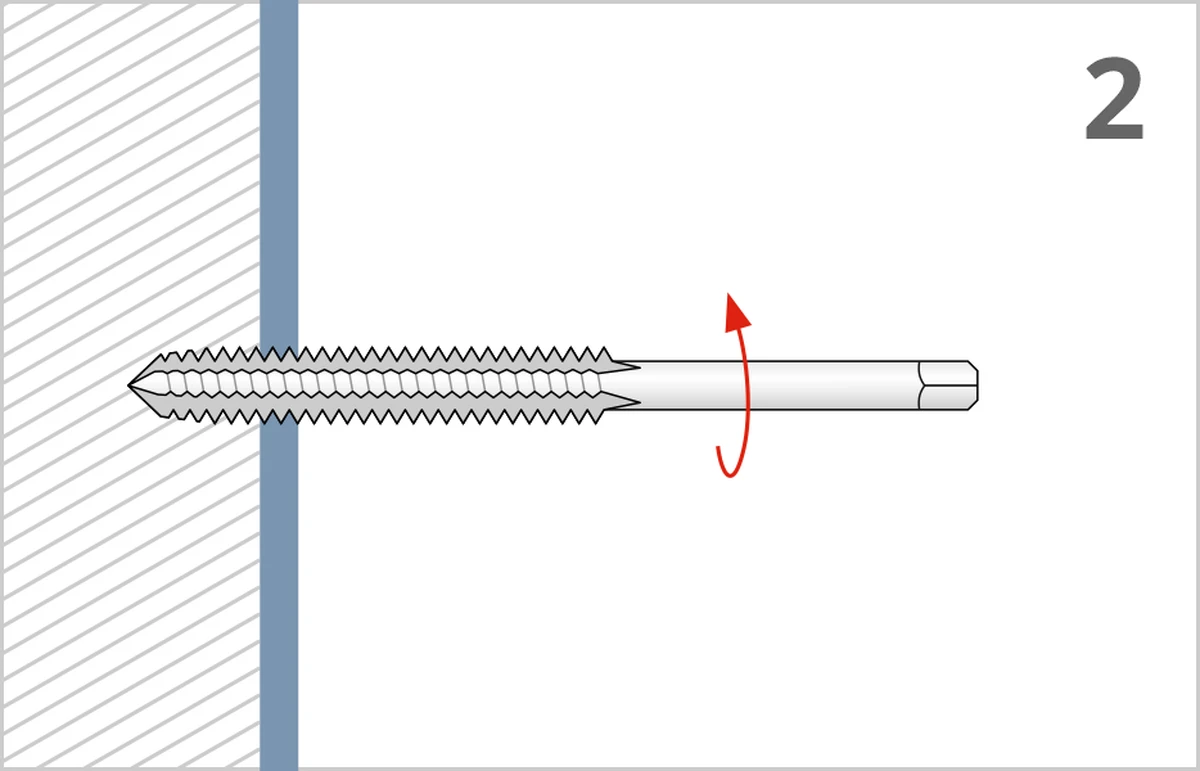

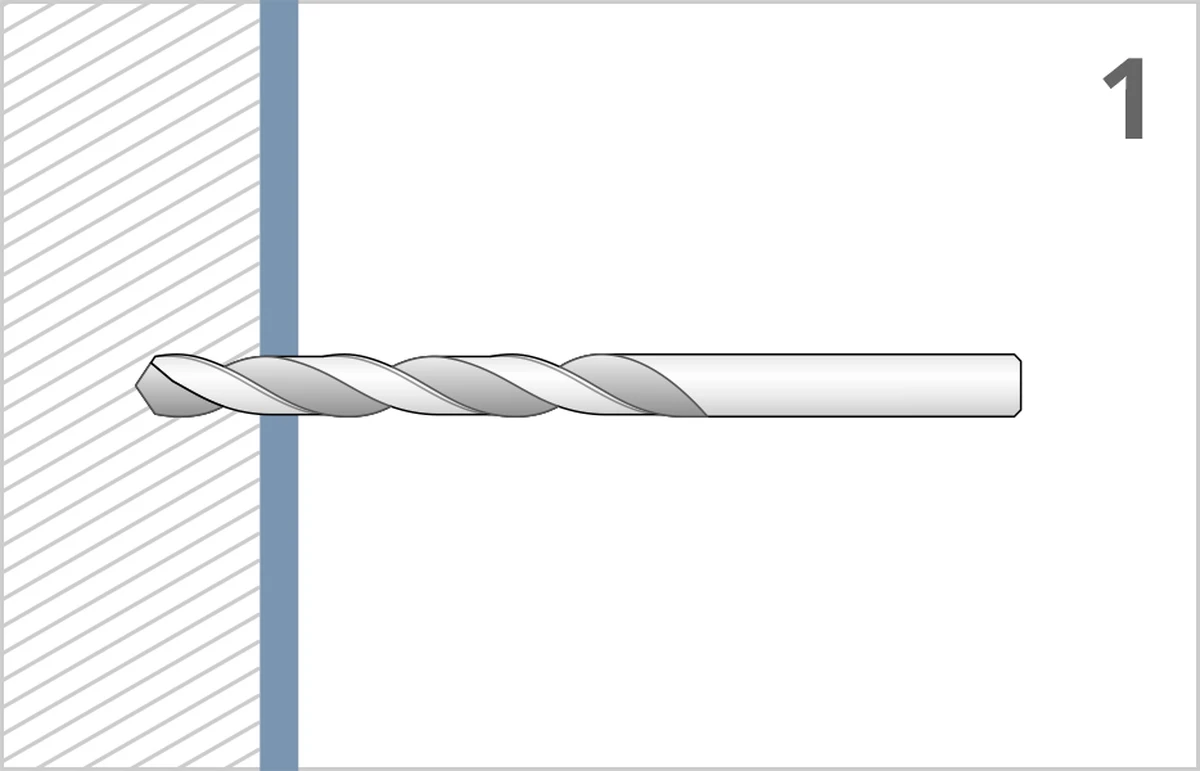

A. Filetarea stâlpului de susținere, apoi strângerea izolatorului cu o piuliță.

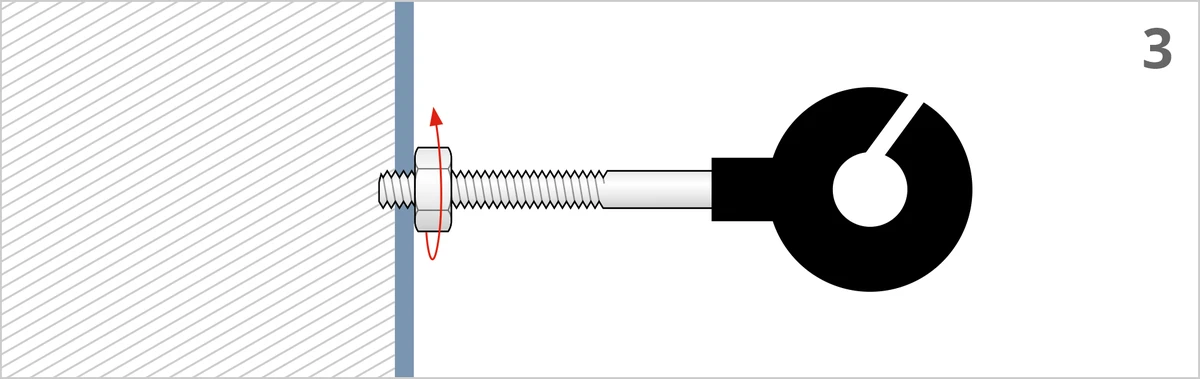

Această metodă poate fi aplicată cu ușurință dacă materialul metalic de susținere al izolatorului are o grosime de min. 3 mm. Izolatorii cu picior metric fiind toate Ø6 mm, a se crea o gaură de Ø4,8 mm (6 × 8 / 10 = 4,8) pentru filet. Pentru fixare a se înșuruba o piuliță de M6 pe piciorul izolatorului, a se înșuruba izolatorul în filet la o adâncime de cca. 6 mm, apoi a se strânge piulița.

m3-1
m3-2
m3-3

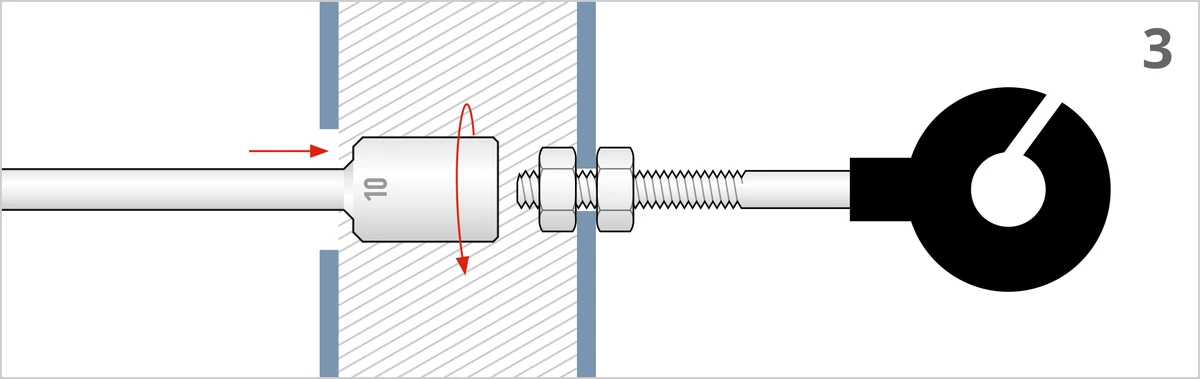

B. Prinderea izolatorului din înăuntrul țevii.

Această metodă este necesară în cazul în care stâlpul de susținere este o țeavă metalică, iar izolatorul nu este suficient de lung – cel mai întâlnit caz este colțul unui gard, sau poarta (deoarece nu există izolator de colț sau de poartă lung). Principiul de prindere este cu 2 piulițe, unul în înăuntrul țevii, celălaltul în afara țevii.

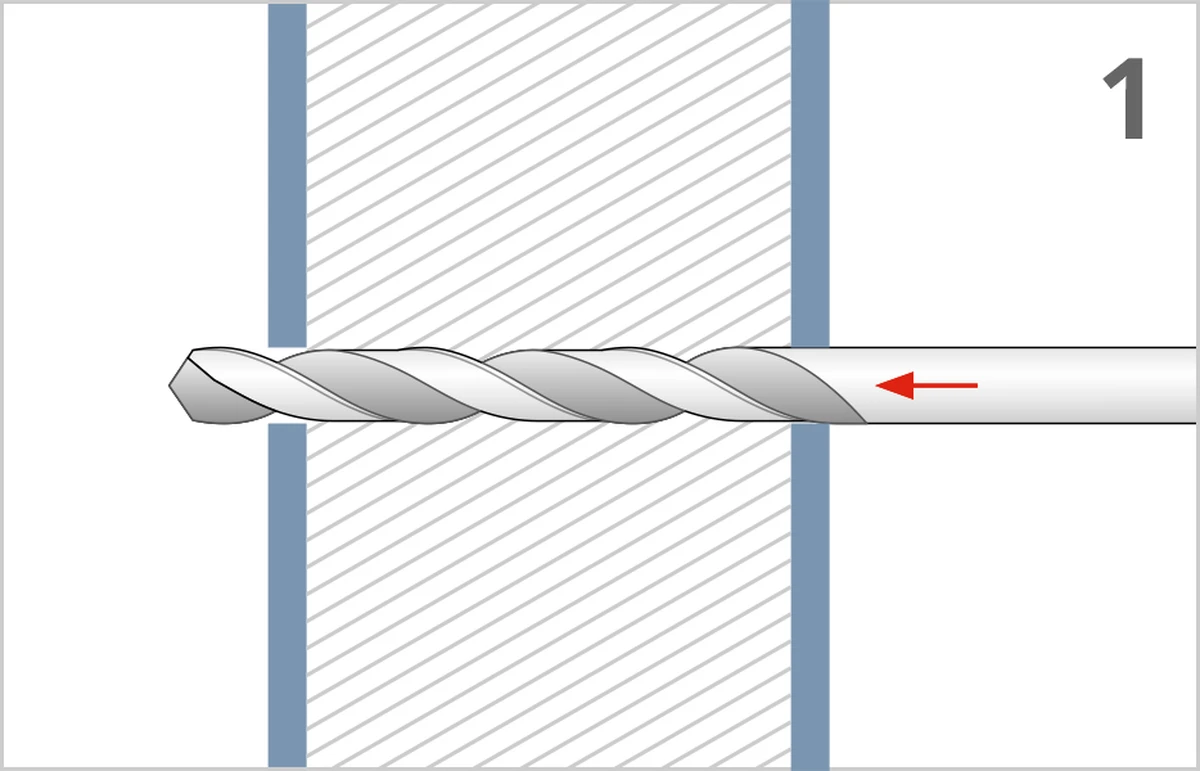

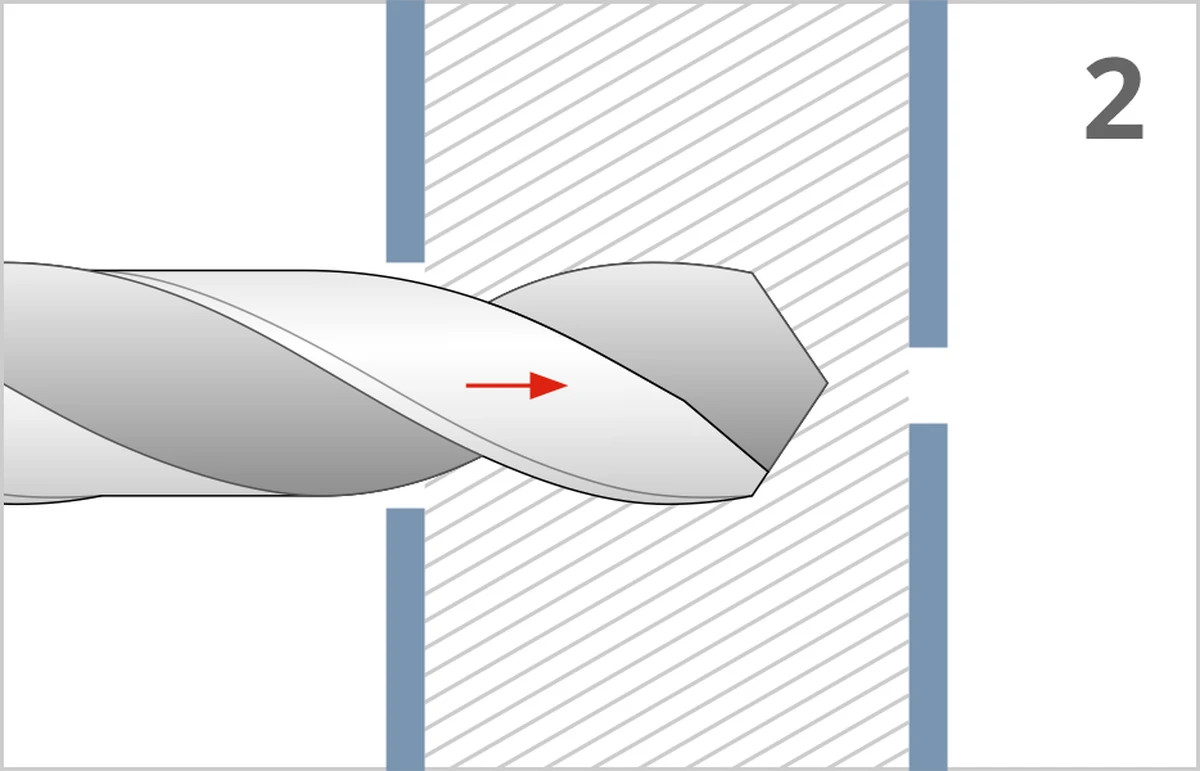

Se creează o gaură de Ø6 mm prin țeavă, după care gaura din spate se lărgește astfel încât să intre o cheie tubulară de 10 (pentru piulița de M6). Izolatorul se va prinde prin strângerea piuliței din înăuntrul țevii.

n3-1
n3-2
n3-3

Poartă

Proiectarea și a elaborarea sistemului de gard electric pe porțile existente necesită atenție deosebită. În principiu firele gardului electric reprezintă structuri separate pe fiecare element de poartă a gardului existent. Aceste structuri vin interconectate cu cablu de înaltă tensiune flexibil (cod produse: 0176 și 0111).

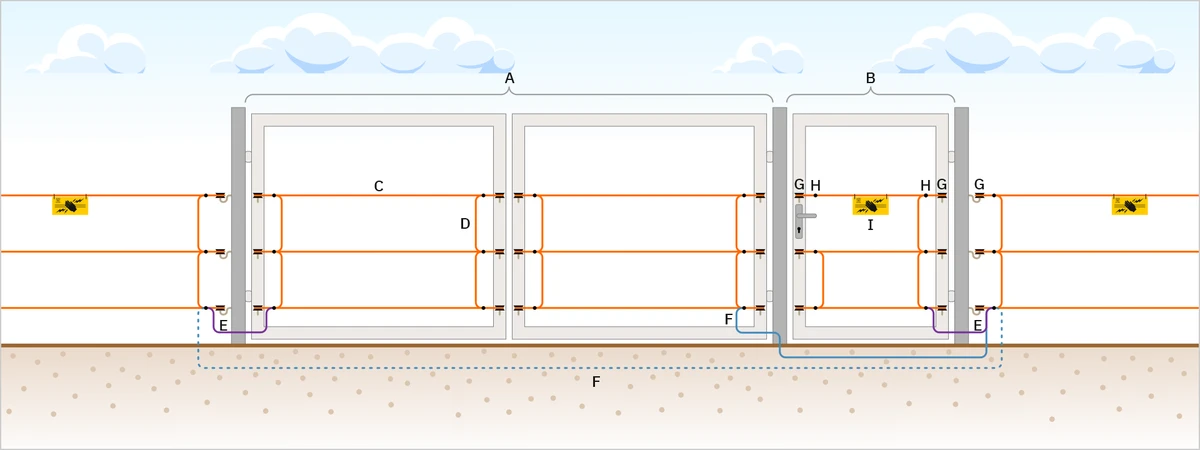

Poartă generică
Poartă generică

O poartă generică este alcătuită din următoarele elemente:

A - Poarta mare.

B - Poarta mică.

C - Fir gard electric.

D - Interconexiuni. Acestea asigură electrificarea tuturor firelor. A se utiliza firul gardului.

E - Interconexiune element de poartă. A se utiliza cablu flexibil pentru înaltă tensiune. A se monta în poziția deschisă a porții pentru a asigura lungimea corespunzătoare. Cod produs: 0176.

F - Cablu de înaltă tensiune subteran cu izolație groasă (pentru a preveni pierderile de energie impuls). În cazul în care gardul electric nu formează circuit închis în alte părți, interconexiunea sub pământ este obligatoriu. Cod produs: 0111.

G - Izolator colț. Pentru structuri metalice cu picior metric, cod produs: 0165. Pentru structuri din lemn izolator cu holțșurub, cod produs: 0106.

H - Conectori, cod produs: 0109 pentru fir 2-4 mm, 0119 pentru frânghie 4-6 mm.

I - Plăcuță de avertizare, cod produs: 0067. A se monta mai multe plăcuțe de avertizare pe fire pentru prevenirea electrocutării nedorite a oamenilor.

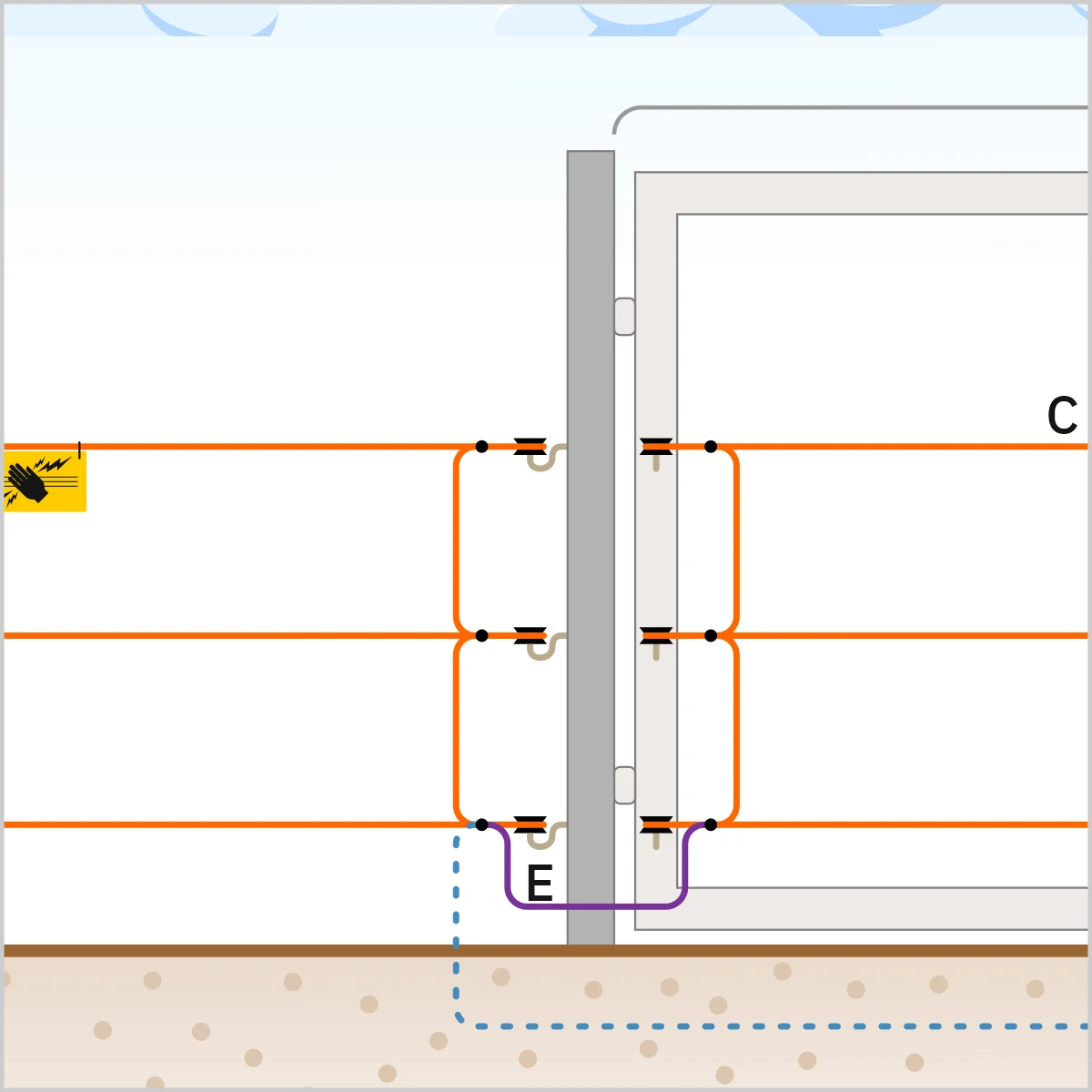

Poartă generică, detaliu 1
Poartă generică, detaliu 1

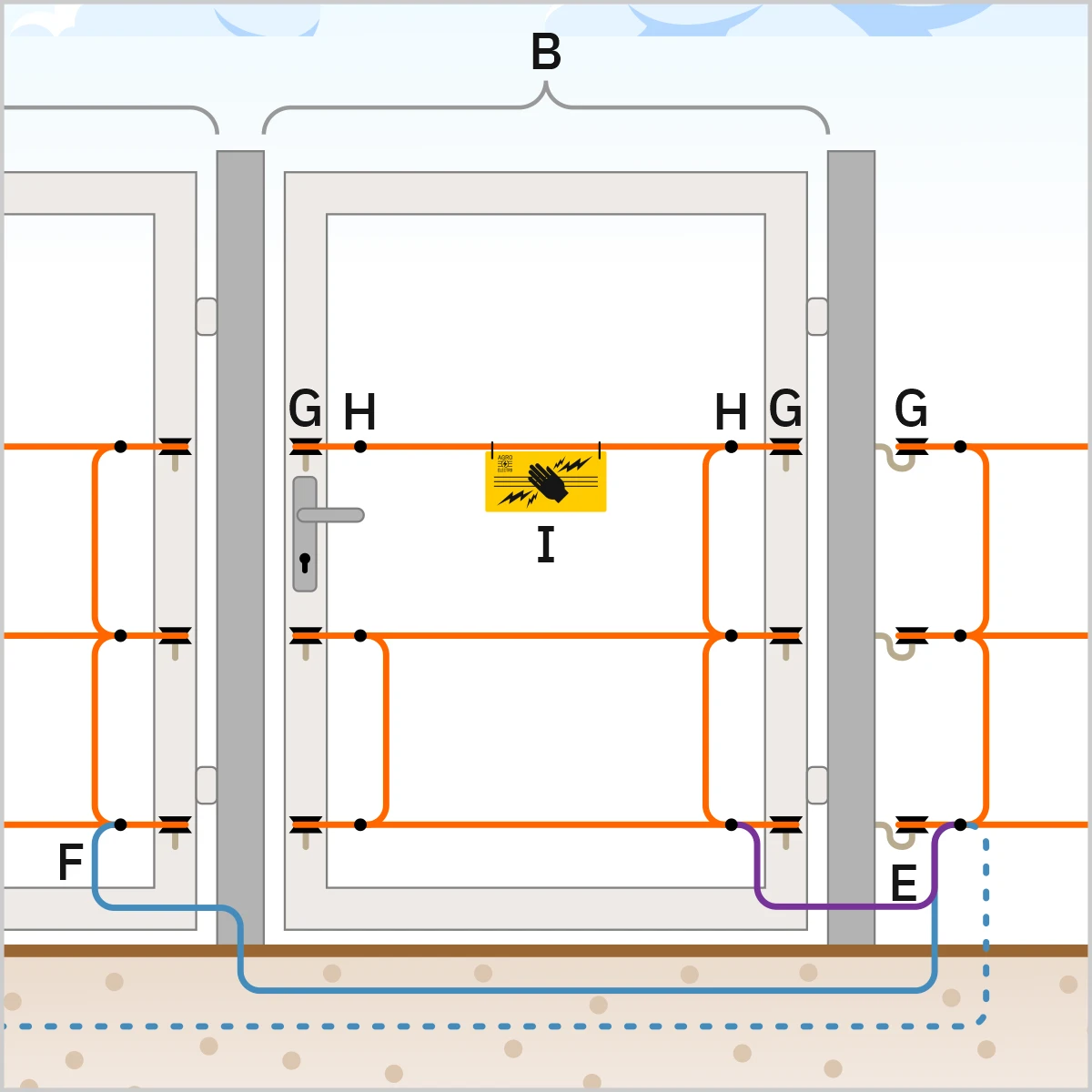

Poartă generică, detaliu 2
Poartă generică, detaliu 2

Această construcție este cea mai avantajoasă din punct de vedere al utilizării (de-și este puțin mai scumpă și mai greu de pus în practică). Tot sistemul electric se mișcă împreună cu poarta fizică, așadar trecerile frecvente nu prezintă probleme.

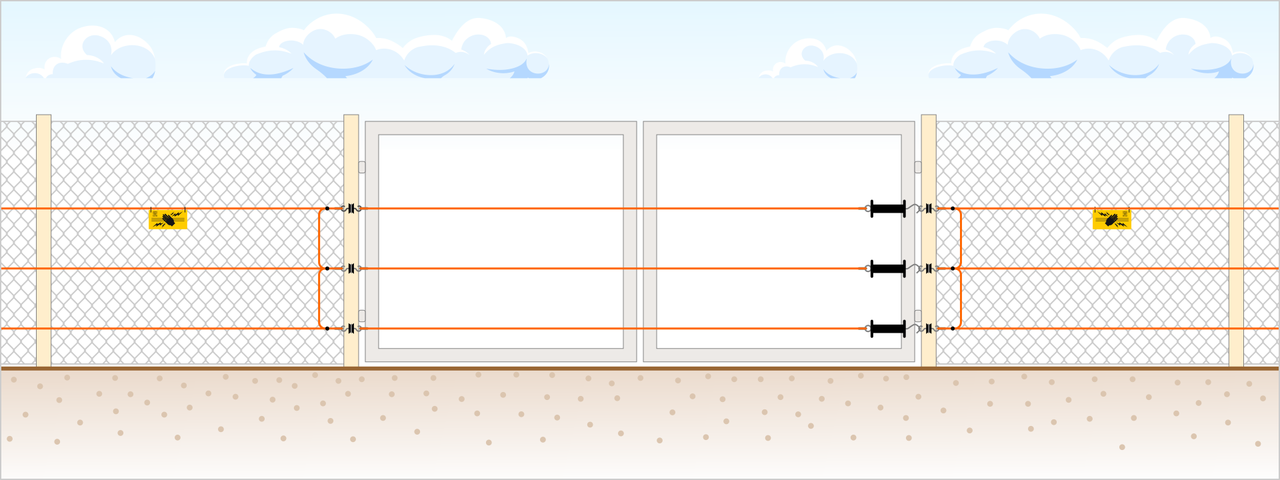

Poartă paralelă

Poarta gardului electric se poate construi mai simplu chiar și paralel cu poarta fizică dacă se asigură condiția ca poarta fizică să nu se atingă accidental de fire.

Poartă generică cu mânere de poartă
Poartă generică cu mânere de poartă

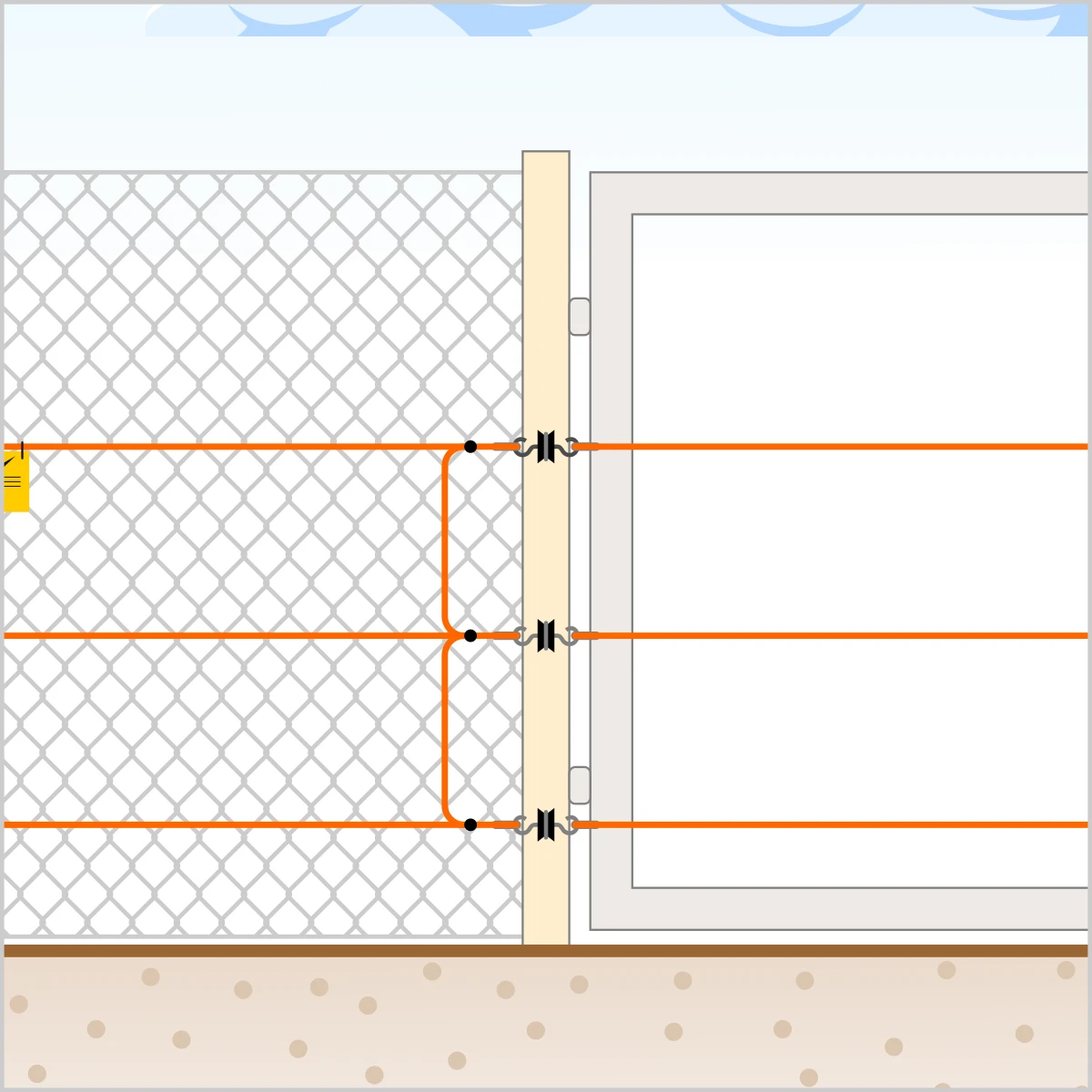

Poartă generică cu mânere de poartă, detaliu 1
Poartă generică cu mânere de poartă, detaliu 1

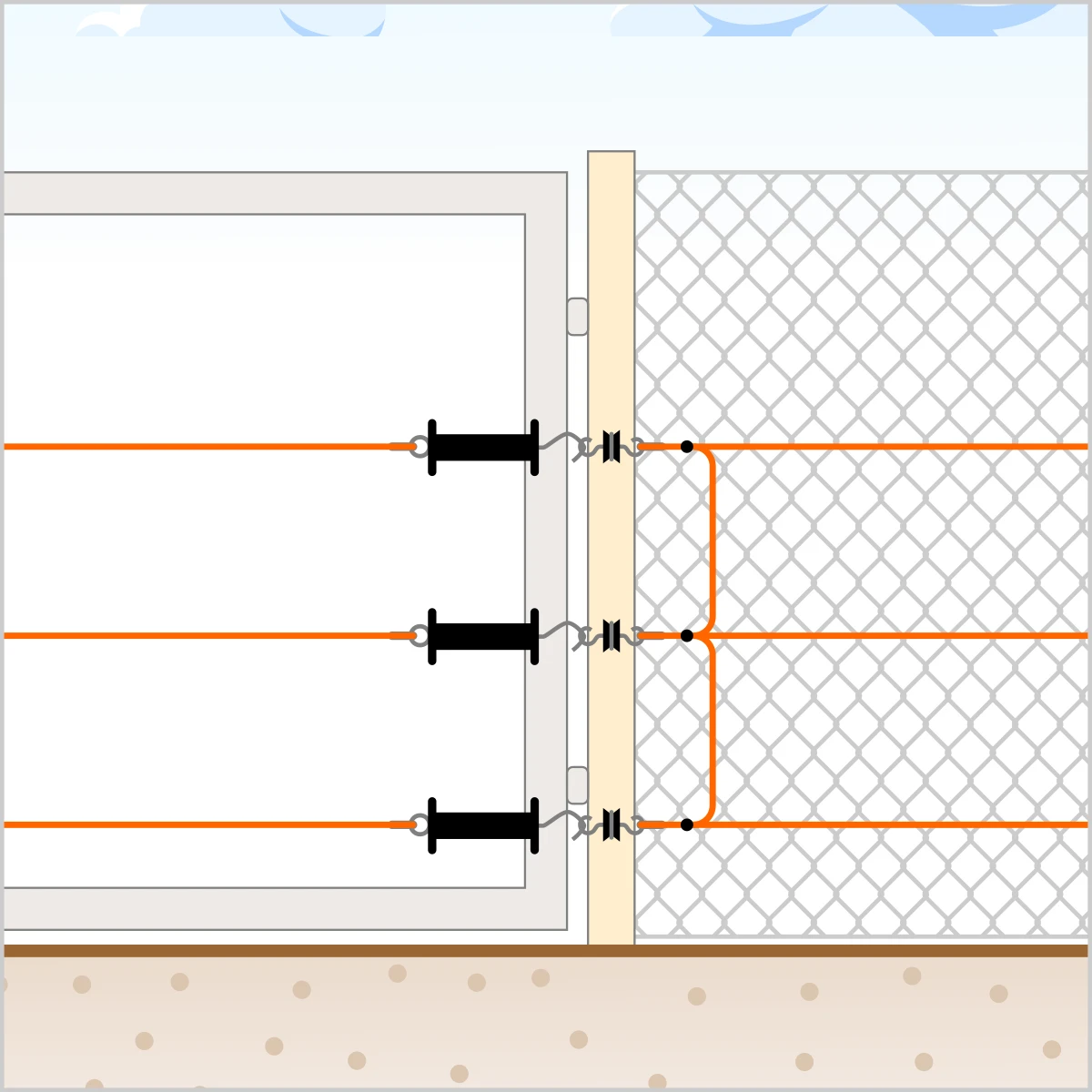

Poartă generică cu mânere de poartă, detaliu 2
Poartă generică cu mânere de poartă, detaliu 2

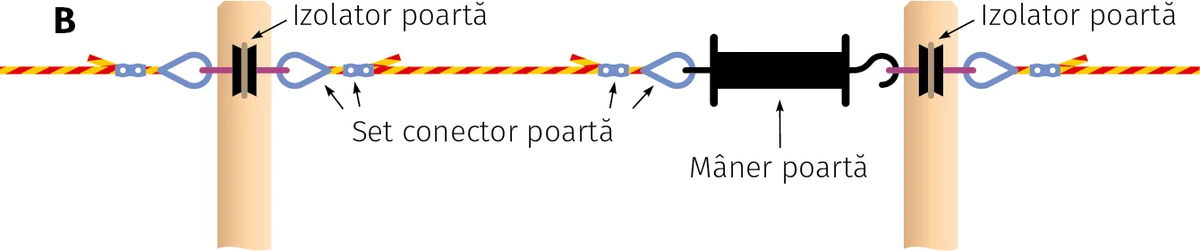

Schema construcției porții
Schema construcției porții

Această construcție este mai simplă, dar este potrivită doar porților prin care se trec rar, deoarece procedura de deschidere și închidere este mai îndelungată, și dacă gardul electric în afara porții nu formează un circuit închis, la deschiderea porții se întrerupe electricitatea într-o porțiune a gardului.


2. Protecția clădirilor cu sistem gard electric

Un sistem de gard electric poate fi montat pe pereții și pe ușile unei clădiri, pentru protecția împotriva atacurilor animalelor sălbatice.

Firele electrice pe uși formează structuri separate. Aceste structuri se interconectează cu cablu de înaltă tensiune flexibil.

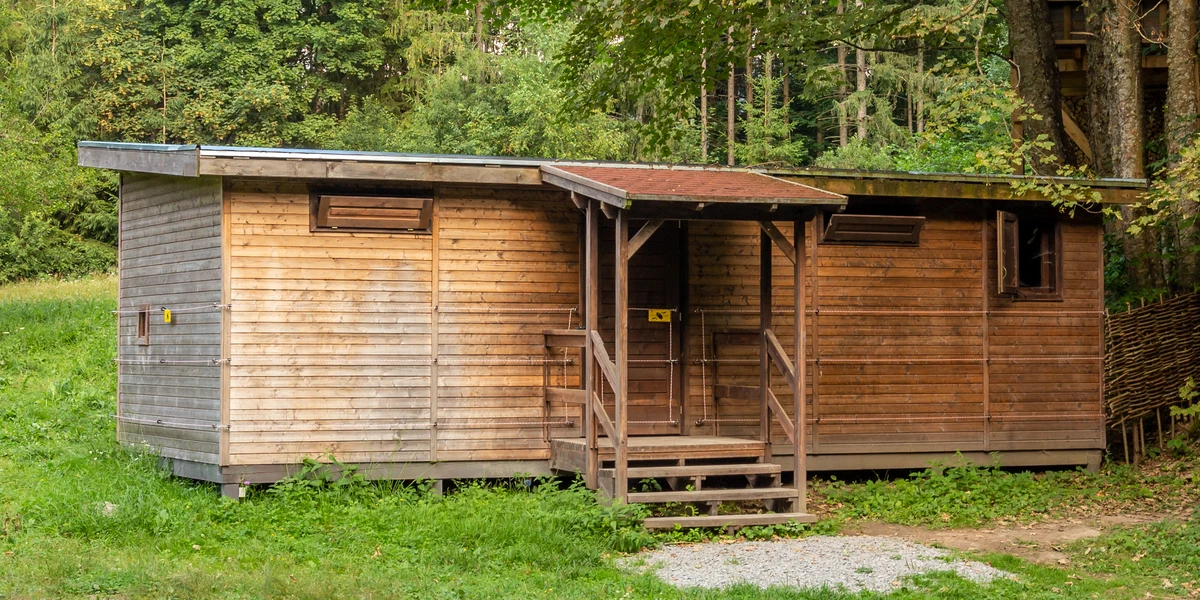

Clădire protejată cu sistem de gard electric
Clădire protejată cu sistem de gard electric

În general perețile unei clădiri sunt drepte, așadar aici nu este nevoie neapărat utilizarea izolatorilor lungi. A se utiliza izolatori cu holțșurub – în cazul pereților din lemn izolatorul se poate înfileta direct, iar în cazul pereților din cărămidă, beton, etc. a se monta izolatorul în diblu.
