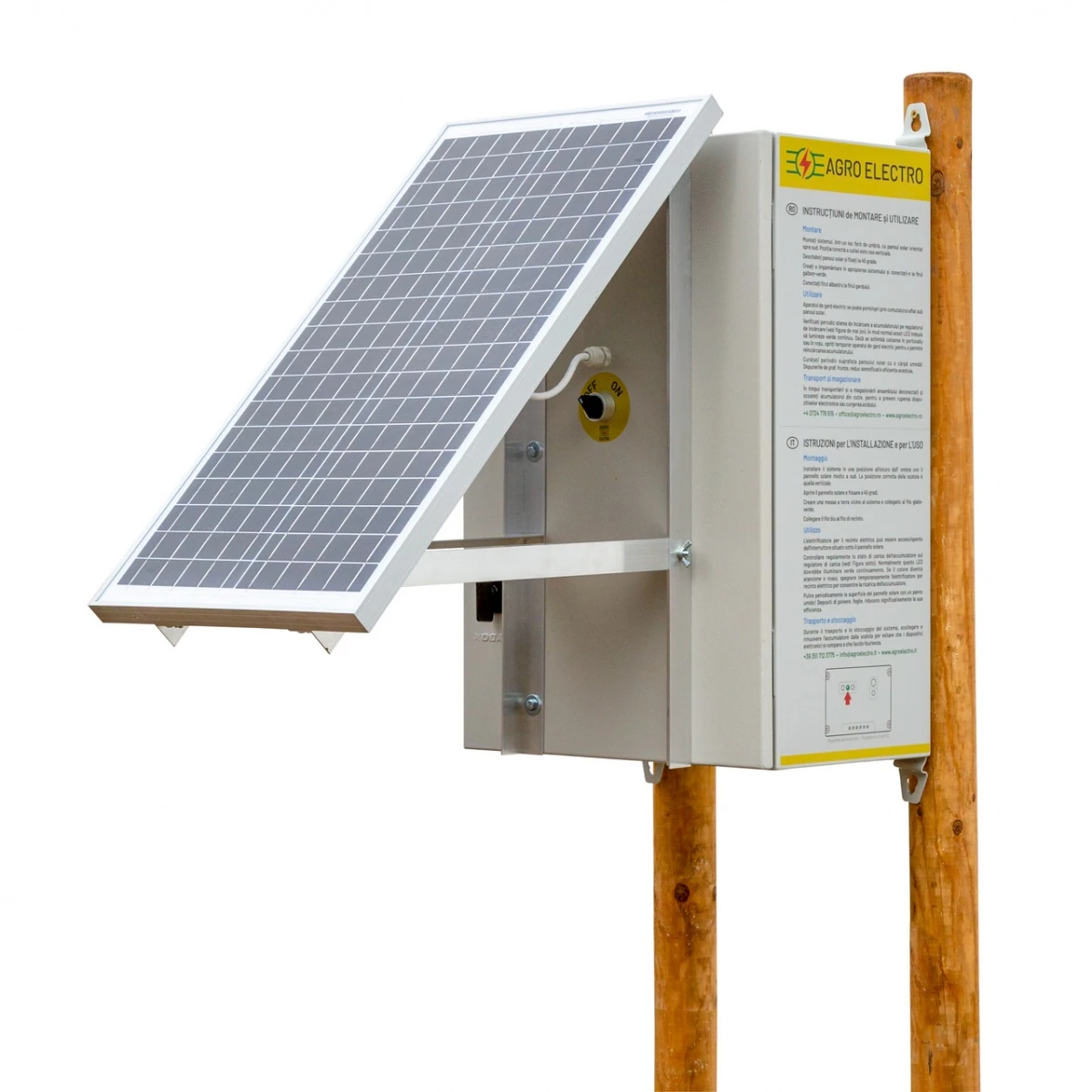

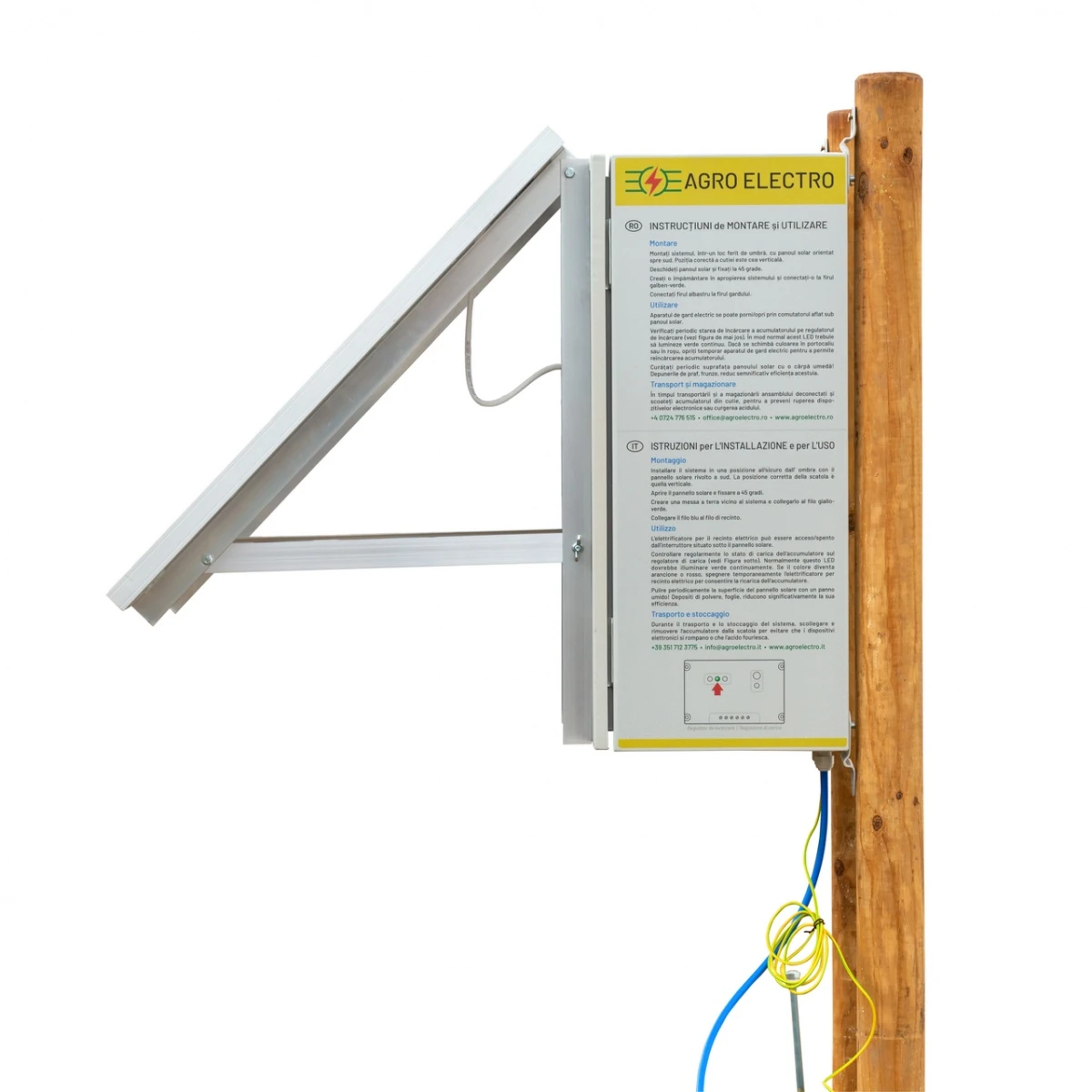

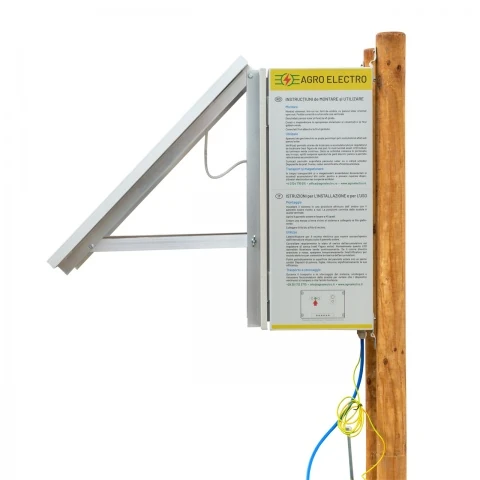

Aparat gard electric compact DL 3200 cu sistem solar 30 W

Aparatul de gard electric compact este o soluție comodă și sigură, pentru electrificarea gardurilor electrice temporare sau permanente, în zonele unde nu există acces la rețeaua de 230 V.

Sistemul este complet asamblat într-o cutie metalică și conține toate elementele necesare pentru a funcționa independent de rețeaua electrică de 230 V.

Atenție: pachetul nu conține bara de împământare și acumulatorul auto de 12 V!

Beneficii

• Cutie metalică robustă, rezistentă la umezeală (ploaie, zăpadă, stropi de apă). Cutia se poate închide.

• Cutia închisă este relativ ermetică, previne în mod efectiv pătrunderea insectelor și a animalelor mici care pot deteriora aparatura electrică prin scurtcircuite.

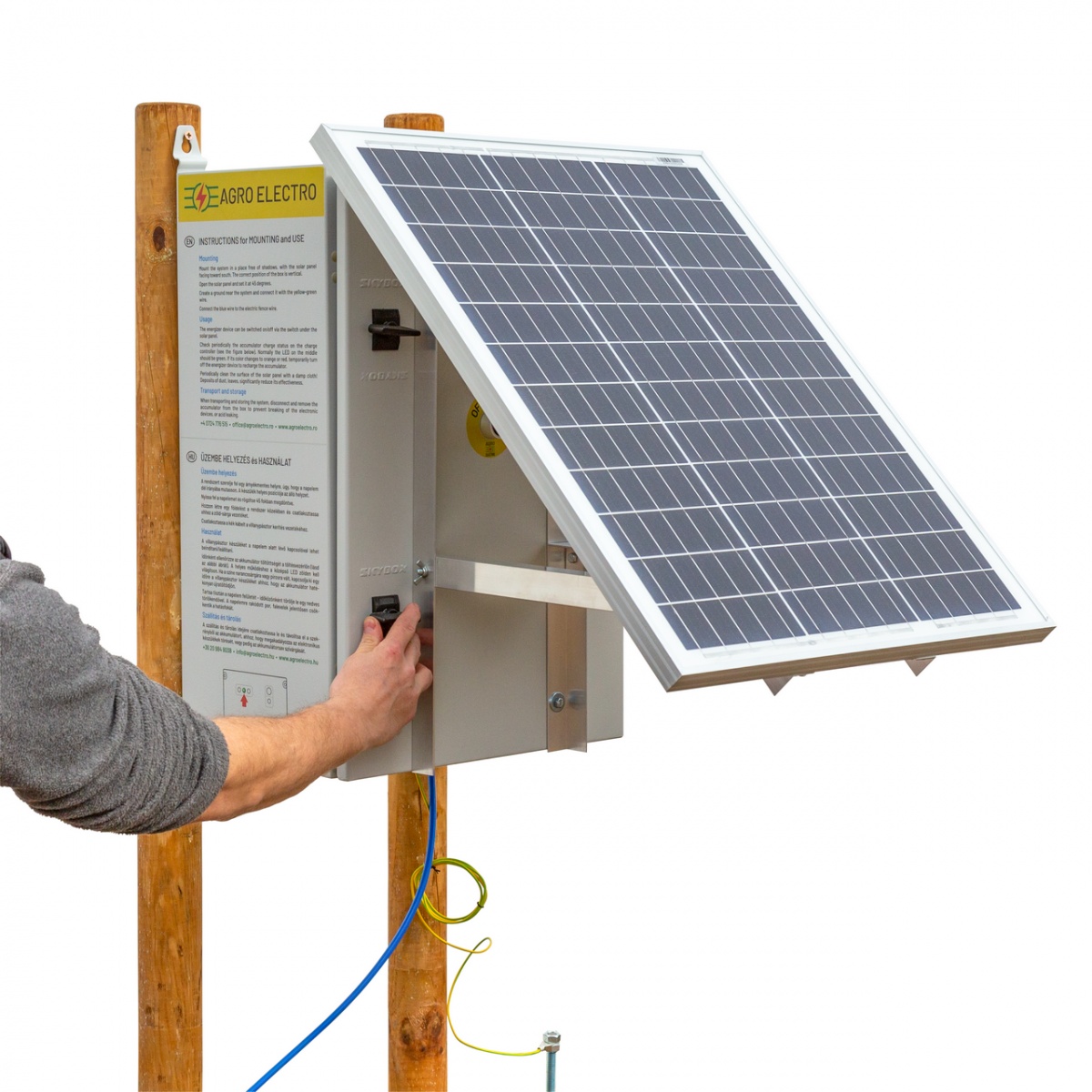

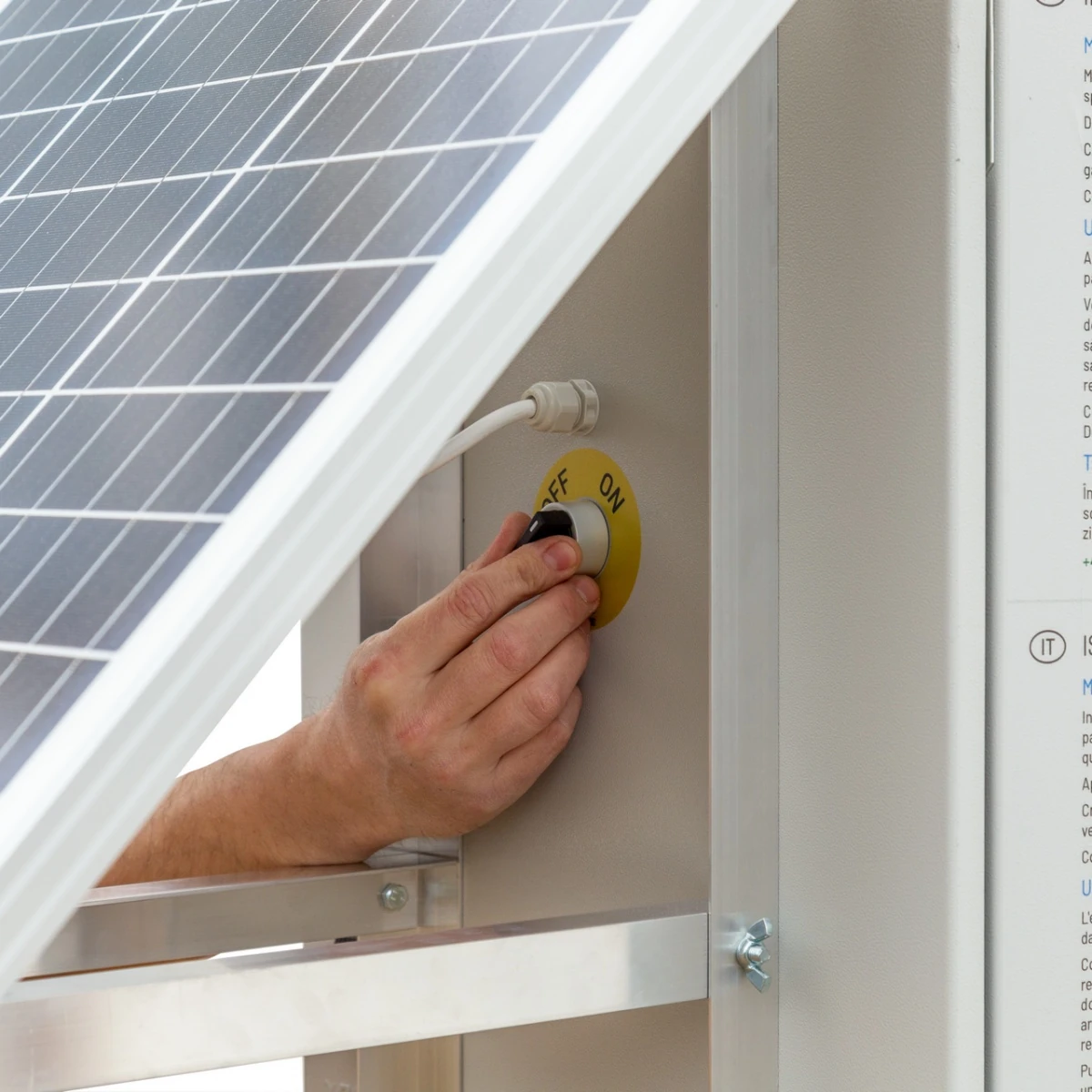

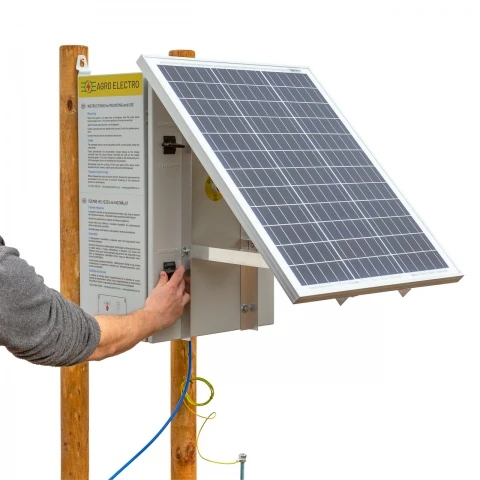

• În partea exterioară, sistemul este prevăzut cu un comutator, ascuns sub panoul solar, prin care se poate porni/opri cu ușurință aparatul de gard electric, fără să fie nevoie de deschiderea cutiei.

• Reîncărcarea acumulatorului este asigurat de panoul solar în mod continuu.

• Protecție la supratensiune – deconectarea accidentală a acumulatorului în vreme de soare plin poate cauza creșterea tensiunii generate de panoul solar, ceea ce poate deteriora aparatul de gard electric. Cutia include un circuit electronic adițional care protejează împotriva acestui accident.

• Mutarea sistemului (în scopul mutării gardului electric temporar) este foarte ușoară, reasamblarea într-un alt loc este foarte simplă.

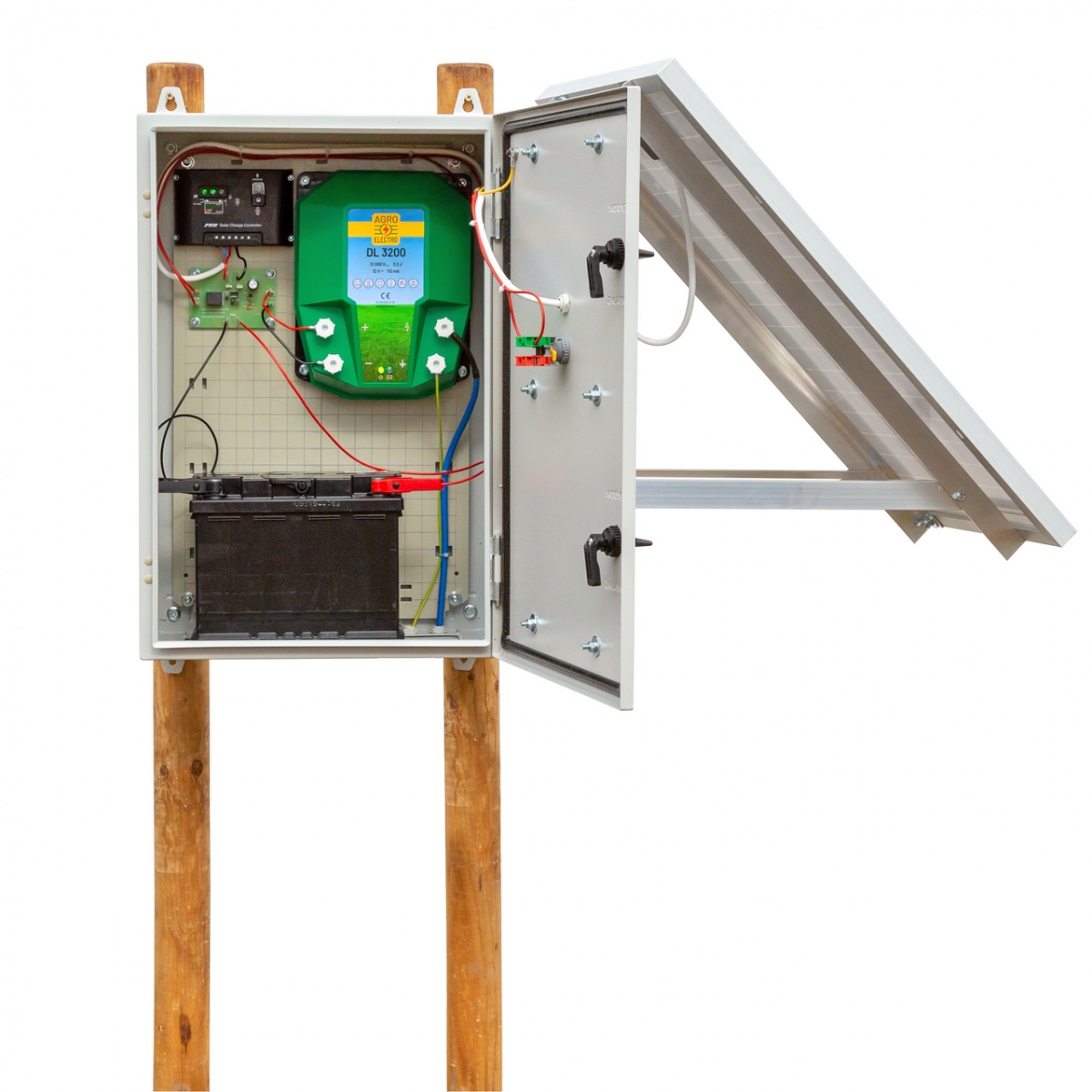

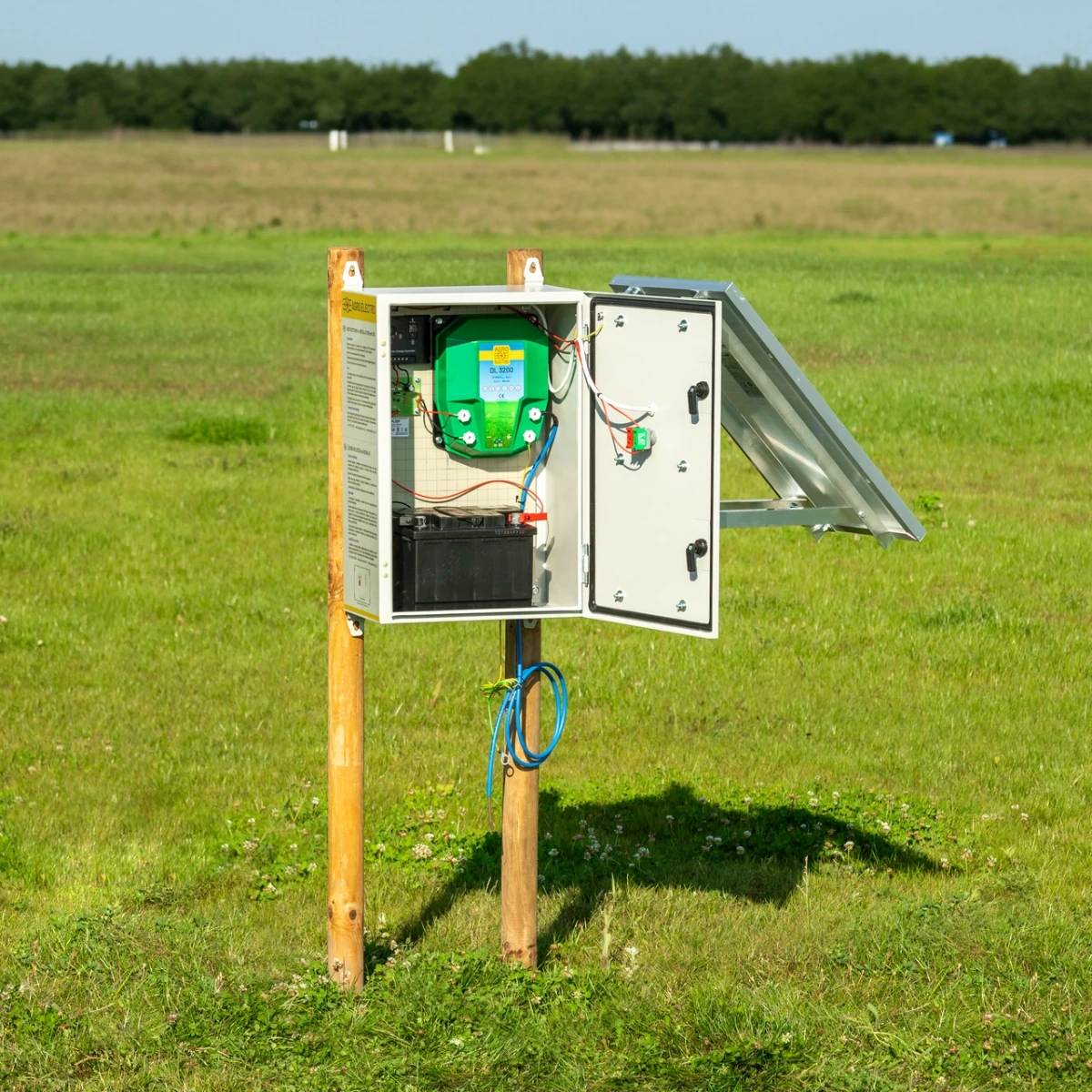

Elementele sistemului

(1) – Aparat de gard electric; (2) – Regulator de încărcare; (3) – Protecție supratensiune; (4) – Acumulator (neinclus în pachet); (5) – Panou solar; (6) – Cablu conexiune gard electric, 150 cm; (7) – Cablu împământare, 150 cm; (A) – LED indicator încărcare; (B) – LED indicator nivel încărcare; (C) – Clemă pol pozitiv acumulator; (D) – Clemă pol negativ acumulator; (E) – Comutator pornit/oprit; (F) – Yală cutie metalică.

Instalare

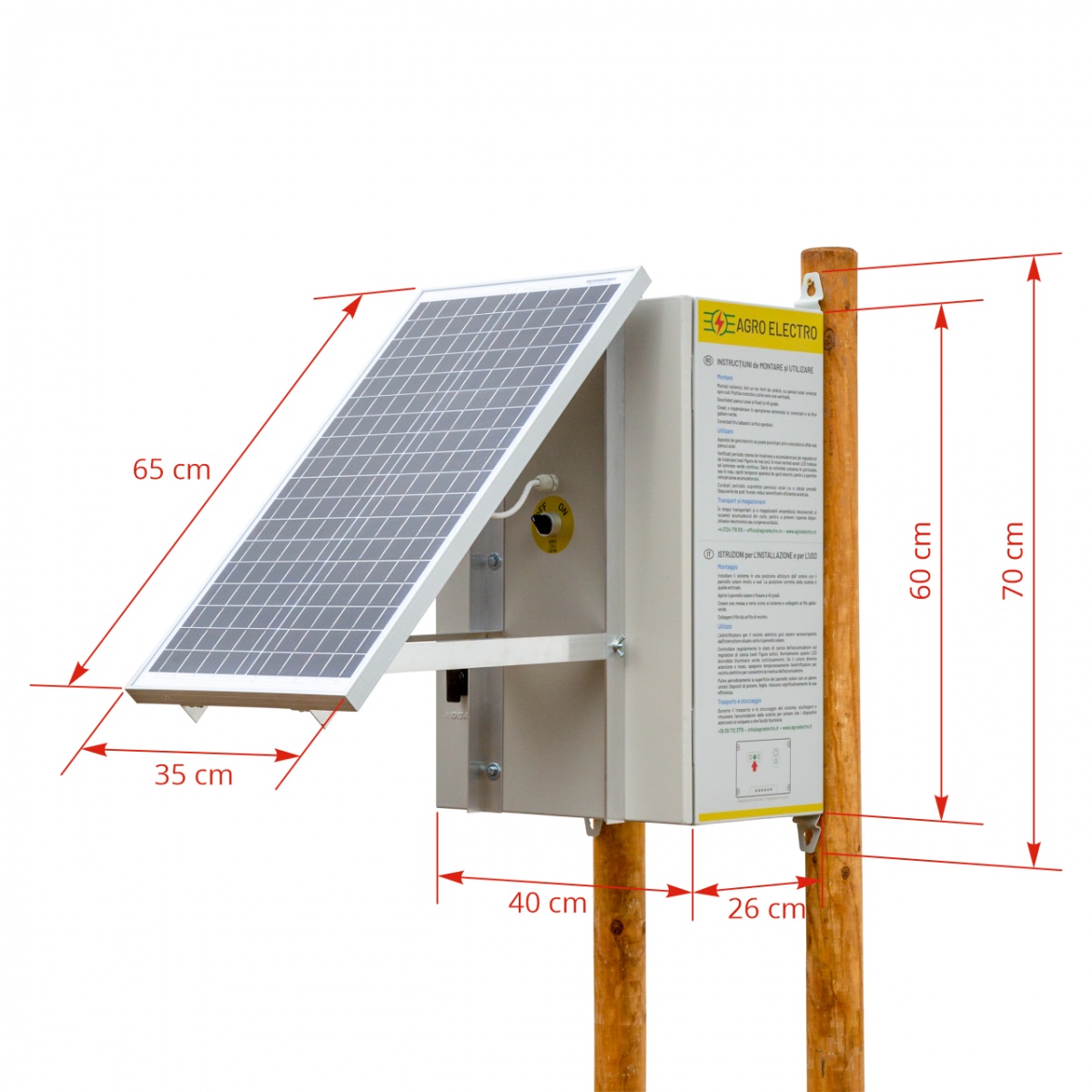

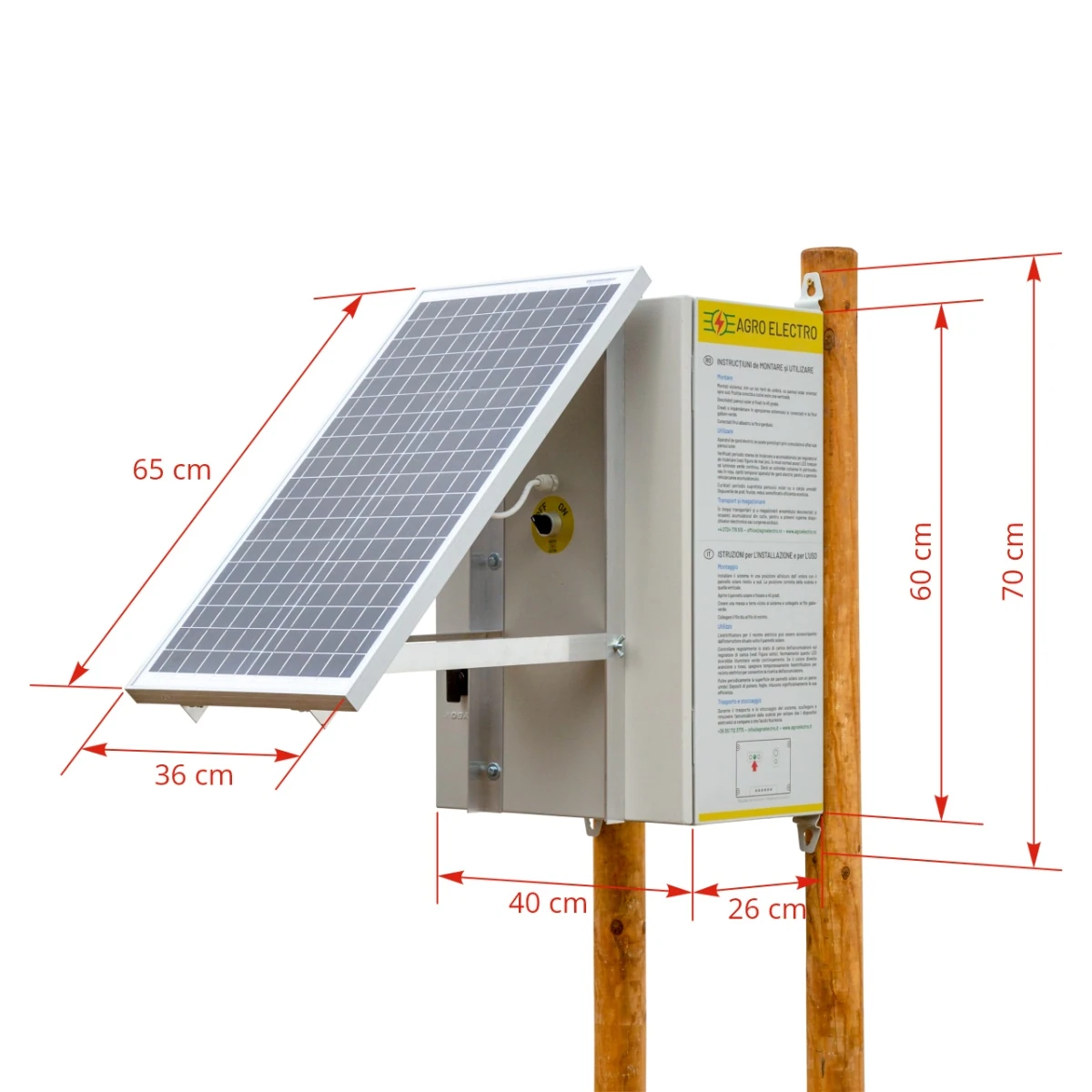

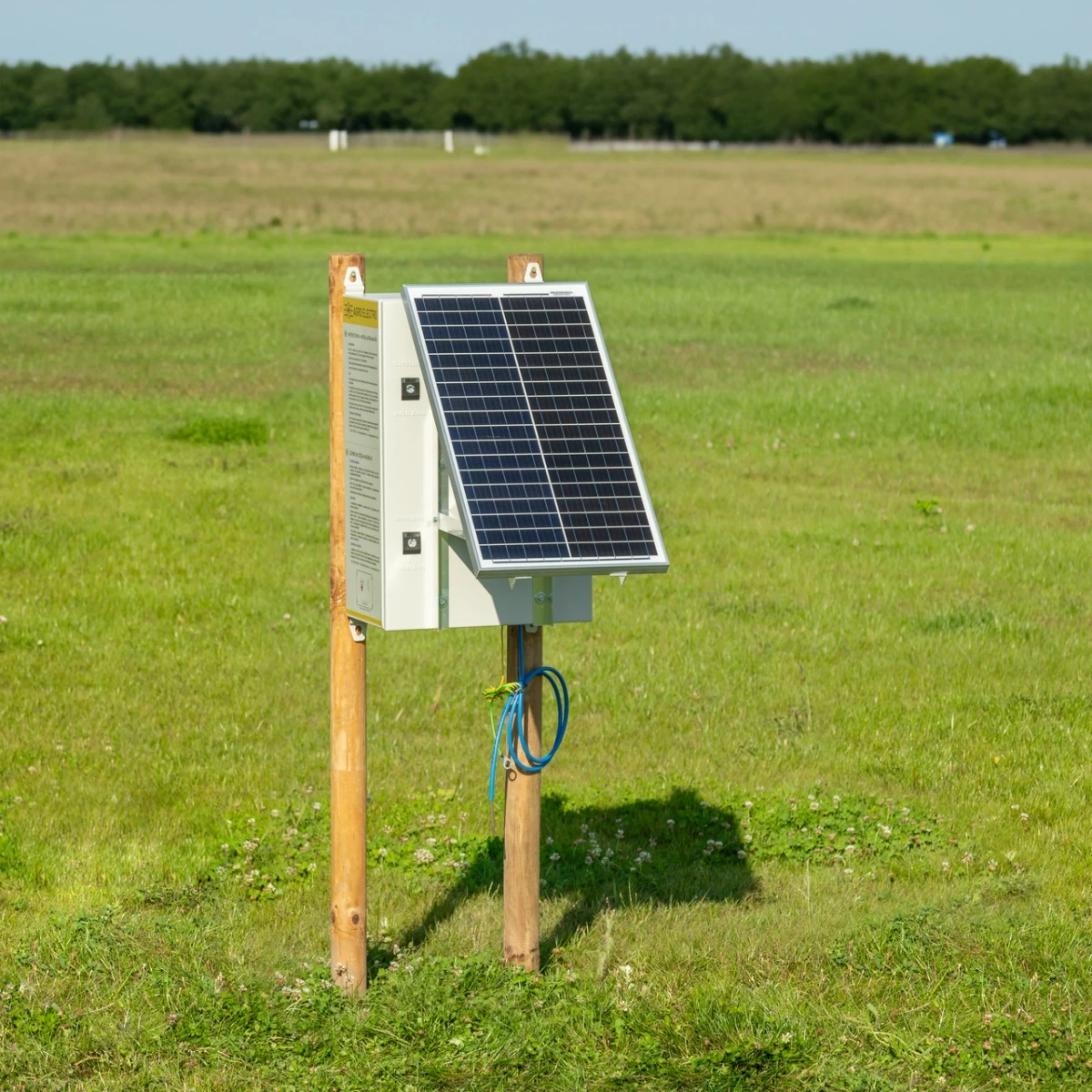

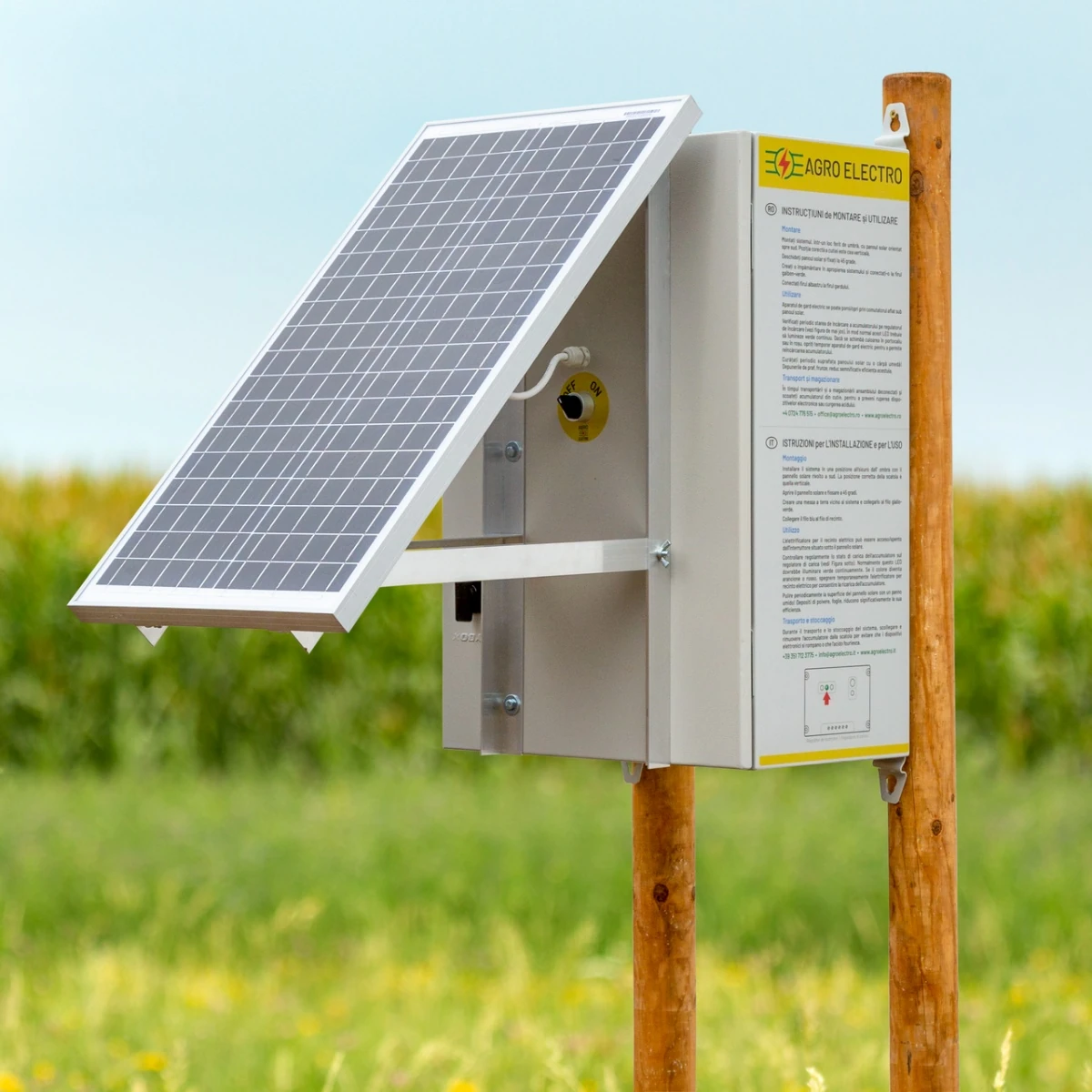

Cutia se montează într-un loc ferit de umbră, în apropierea gardului electric, pe doi stâlpi din lemn, astfel încât panoul solar (5) să fie orientat spre sud. După montare deschideți panoul solar și fixați la 45 grade cu șuruburile incluse. Creați împământarea, legați cablul de împământare la aceasta, după care legați cablul albastru la firele gardului electric printr-un conector.

Împământarea

Pentru o funcționare corectă, sistemul are nevoie de o împământare bună. Pentru împământare se poate utiliza o bară metalică filetată M12 sau o bară metalică profil L.

Acumulatorul

Pentru stocarea energiei utilizați un acumulator de 12 V (acumulator auto cu acid, sau de tip gel) (4). Atenție, acumulatorul nu este inclus în pachet! Nu utilizați acumulator de tip Ni-MH, sau Li-ion!

Utilizați un acumulator cu capacitatea de cel puțin 45 Ah. Capacitatea maximă este determinată de dimensiunea care încape în cutia metalică a sistemului.

Acumulatorul se conectează cu clemele de tip crocodil (C) și (D):

• Clema roșie = borna pozitivă (+) de la acumulator.

• Clema neagră = borna negativă (–) de la acumulator.

Întreținere și verificare

Deși sistemul poate să funcționeze autonom luni, sau chiar ani de zile, veți avea nevoie de întreținerea periodică.

Curățați periodic suprafața panoului solar cu o cârpă umedă! Depunerile de praf, frunze, reduc semnificativ eficiența acestuia, ceea ce poate cauza descărcarea rapidă a acumulatorului.

Verificați frecvent întregul gard electric și eliminați vegetația care se atinge de firele acestuia. Scurtcircuitele datorite creșterii vegetației reduc semnificativ eficiența gardului electric.

Specificații generator de impulsuri

Specificații panou solar 30 W

Specificații regulator de încărcare PWM 10 A

Manual de utilizare DL 3200 - DL 4500 - DL 7200 compact

Manualul de utilizare DL 3200 - DL 4500 - DL 7200 compact se poate descărca în format PDF:

Manual de utilizare DL 3200-4500-7200 compact

Video prezentare
